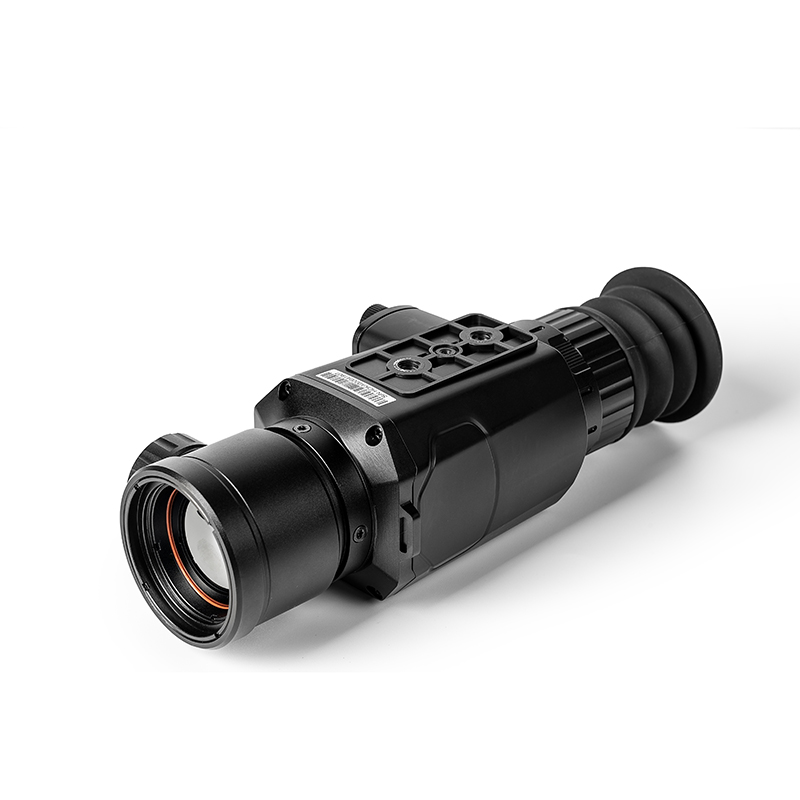

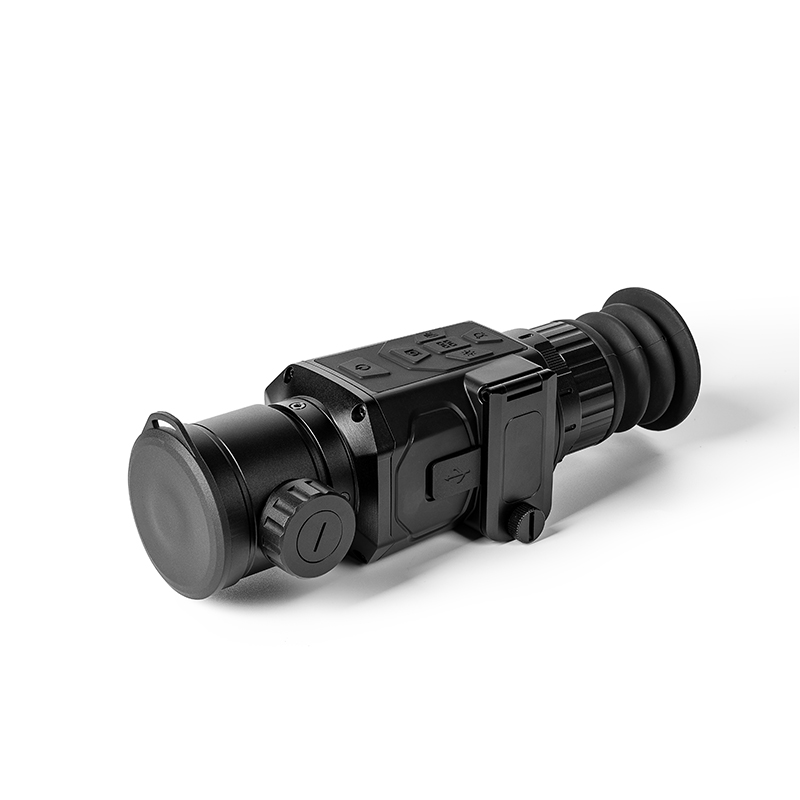

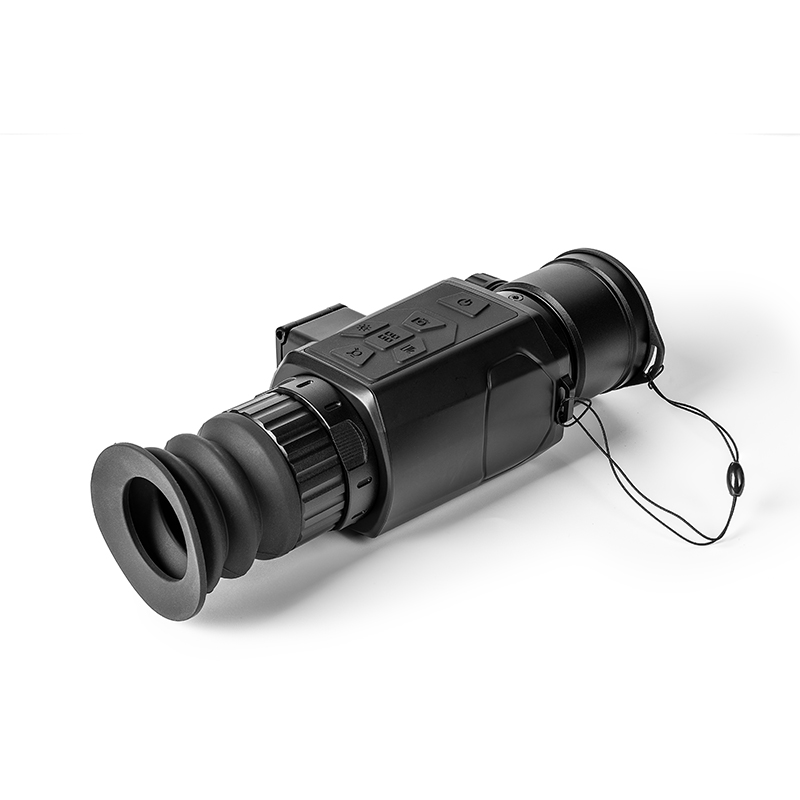

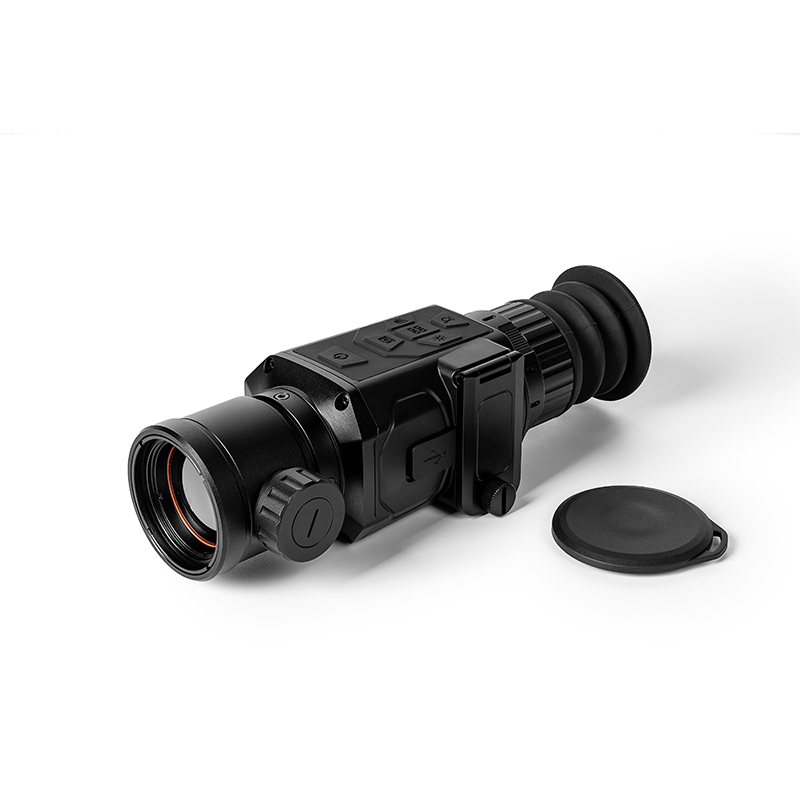

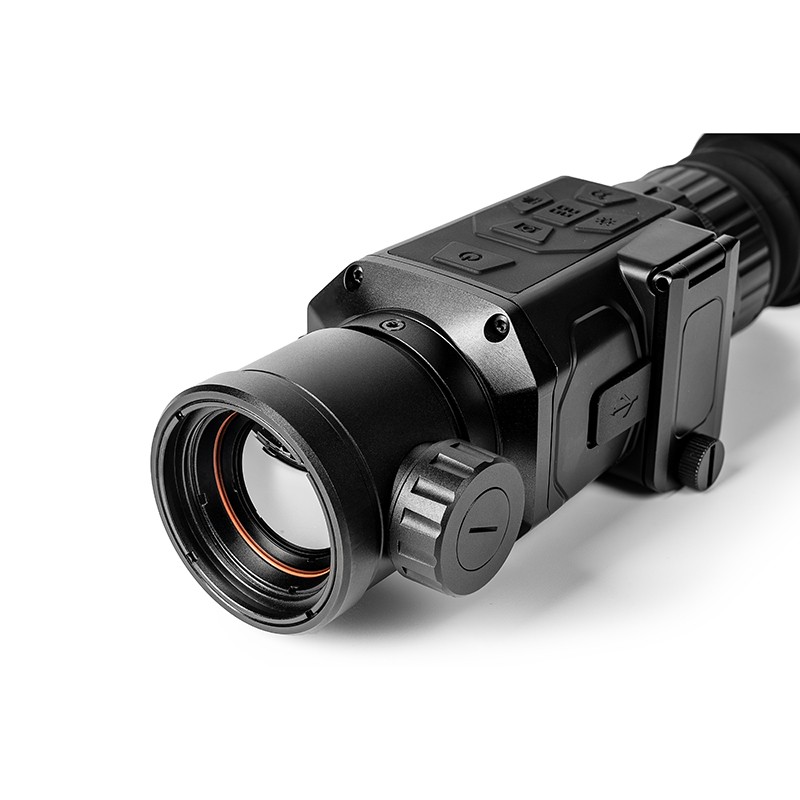

Il telescopio monoculare per immagini termiche da esterno è una termocamera a infrarossi che integra la misurazione della temperatura superficiale e l'immagine termica in tempo reale. Il tradizionale termometro dedotto deve misurare ogni componente uno per uno mentre non è necessario per la termocamera a infrarossi, risparmiando così tempo. I potenziali problemi possono essere visualizzati chiaramente sullo schermo a colori. Inoltre, il cursore di misurazione del punto centrale viene utilizzato per individuare rapidamente e con precisione la temperatura dell'oggetto target. Per aumentare la differenziazione, il prodotto è dotato di una telecamera a luce visibile. Le immagini termiche e le immagini visibili sono memorizzate nel dispositivo e possono essere lette tramite USB o archiviate in un computer per generare un rapporto o per la stampa.
Pulizia dei Prodotti
Si prega di utilizzare un panno umido o un sapone delicato per pulire la custodia
il dispositivo. Non utilizzare abrasivi, isopropanolo o solventi per la pulizia.
L'obiettivo e lo schermo devono essere puliti con l'uso di detergenti
agenti per vetri ottici professionali.
Manutenzione delle lenti
Prevenire il danneggiamento dell'obiettivo a infrarossi:
● Pulire accuratamente la lente a infrarossi. L'obiettivo è fornito con
raffinato rivestimento antiriflesso.
● Non pulire con forza per evitare danni all'antiriflesso
rivestimento.La tavolozza dei colori selezionabile.
● Utilizzare una soluzione detergente per la manutenzione dell'obiettivo, ad esempio
detergenti per lenti commerciali a base di alcol, alcool e a
panno privo di lanugine o tovagliolo di carta. I serbatoi di aria compressa possono essere
utilizzato per rimuovere le particelle sciolte.
Pulire la lente:
● Il serbatoio dell'aria compressa o la pistola a ioni di azoto secco (se applicabile)
può essere utilizzato per soffiare le particelle libere sulla superficie della lente.
● Immergere il panno privo di lanugine nell'alcool.
● Spremere l'alcol in eccesso nel panno o applicare leggermente il panno privo di lanugine su un panno asciutto.
● Pulire la superficie dell'obiettivo effettuando movimenti circolari. Quindi scartare il panno.
● Se è necessario ripetere il passaggio precedente, utilizzare un panno nuovo da inumidire con la soluzione detergente per pulire.
Ricarica della batteria e descrizione
Usa la linea dati USB per caricare:
● Questo prodotto è dotato di una batteria ricaricabile incorporata.
● Quando il livello della batteria è basso, verrà visualizzato in alto a destra dello schermo. Ricaricare in tempo tramite l'interfaccia USB TEPY-C.
● Staccare il cavo USB dopo aver completato la ricarica.
Usa il supporto di ricarica per caricare:
1. Svitare il coperchio della batteria ed estrarre le batterie.
2.Utilizzare il caricabatterie del produttore originale per caricare le batterie. Installare correttamente le batterie rispettando la polarità
indicato sul caricatore.
3. Dopo che è completamente carico, scollegare l'alimentazione per il caricabatterie e rimuovere le batterie.
Prompt: Quando questo prodotto rimane inattivo per lungo tempo, deve essere addebitato a
almeno ogni tre mesi per evitare la perdita irreversibile di capacità dovuta
a una carica della batteria troppo bassa derivante dalla sua stessa scarica mentre viene conservata
troppo lungo.

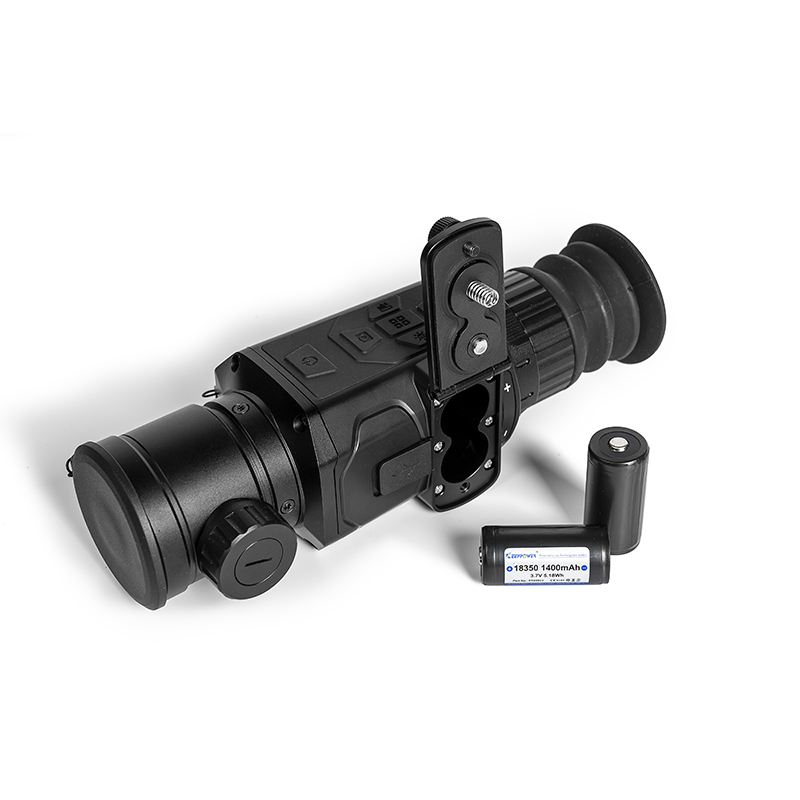

Installazione della batteria
(1) Ruotare la manopola del vano batteria in senso antiorario per aprire
il coperchio del vano batteria;
(2) Install the battery in strict accordance with the positive and
negative pole directions of the battery on the battery compartment
cover;
(3) Chiudere il coperchio del vano batteria e accendere la batteria
manopola del vano in senso orario finché non si blocca.
Nota: 1. Si prega di non utilizzare la batteria il cui strato isolante è
danneggiato; 2. Se i poli positivo e negativo della batteria sono
collegato in modo errato, il dispositivo non sarà in grado di funzionare e così sarà
danneggiare la batteria.
Indice di prestazione
Modello di prodotto |
HT-C18 |
Infrarossi |
Tipo di rilevatore |
Piano focale a infrarossi non raffreddato all'ossido di vanadio |
Rapporto di risoluzione |
384x288 |
Dimensioni in pixel |
12μm |
Lunghezza della messa a fuoco |
25 mm |
35 mm |
54 mm |
75 mm |
Angolo di campo |
10,5°×7,9° |
7,5°×5,7° |
4,9°×3,7° |
3,5°×2,6° |
Banda di lavoro |
8~14μm |
NETTO |
≤ 40mk@25℃,@F/1.0 |
Frequenza dei fotogrammi |
≤50 Hz |
Modalità di messa a fuoco |
Manuale |
Campo di rilevamento |
Carattere 1,7 mx 0,5 mx 0,3 m |
2361 m |
3306 m |
5100 m |
7083 m |
Veicolo 4,5mx2,0mx1,5m |
6250 m |
8750 m |
13500 m |
18750 m |
Distanza di percezione |
Carattere 1,7 mx 0,5 mx 0,3 m |
590 m |
826 m |
1275 m |
1771 mt |
Veicolo 4,5mx2,0mx1,5m |
1563 m |
2188 m |
3375 m |
4688 m |
Schermo |
Visualizza il tipo di schermo |
OLED |
Rapporto di risoluzione |
1440×1080 |
Dimensioni del display |
0,39 pollici |
Zoom elettronico |
1×/2×/4×/8× |
Regolazione diottrica |
±5SD |
Tavolozza |
Bianco caldo, Nero caldo, Fuoco caldo, Arcobaleno, Rosso ferro, Colore freddo |
Traccia punto caldo |
Supportato |
Immagine nell'immagine |
Supportato |
Lingua |
Cinese semplificato, cinese tradizionale, inglese, russo e tedesco |
Magazzinaggio |
Capacità |
EMMC 16G integrato (il sistema occupa spazio ed è effettivamente 13,8 G) |
Fotografare |
Supportato |
registrazione |
Supportato |
Formato immagine/video |
JPG/MP4 |
Interfaccia |
Interfaccia USB |
Carica/esporta immagini e video |
Energia |
Batteria al litio ricaricabile staccabile |
1400 mAh×2 (modello batteria 18350) |
Indice tecnico generale |
Potenza complessiva consumo |
≤1,8 W |
Tempo di resistenza |
≥5 ore |
Temperatura di lavoro |
-20℃ ~ +60℃ |
Temperatura di conservazione |
-30℃ ~ +70℃ |
Impatto |
≤1000G |
Grado di protezione |
IP66 |
Dimensioni/peso |
Taglia del prodotto |
198x57,5x64,3 mm |
Peso del prodotto |
580 g |
Modello di prodotto |
HT-C19 |
Infrarossi |
Tipo di rilevatore |
Piano focale a infrarossi non raffreddato all'ossido di vanadio |
Rapporto di risoluzione |
640×512 |
Dimensioni in pixel |
12μm |
Lunghezza della messa a fuoco |
25 mm |
35 mm |
54 mm |
75 mm |
Angolo di campo |
17,5°×14,0° |
12,5°×10,0° |
8,1°×6,5° |
5,9°×4,7° |
Banda di lavoro |
8~14μm |
NETTO |
≤ 40mk@25℃,@F/1.0 |
Frequenza dei fotogrammi |
≤50 Hz |
Modalità di messa a fuoco |
Manuale |
Campo di rilevamento |
Carattere 1,7 mx 0,5 mx 0,3 m |
2361 m |
3306 m |
5100 m |
7083 m |
Veicolo 4,5mx2,0mx1,5m |
6250 m |
8750 m |
13500 m |
18750 m |
|
Carattere 1,7 mx 0,5 mx 0,3 m |
590 m |
826 m |
1275 m |
1771 mt |
Veicolo 4,5mx2,0mx1,5m |
1563 m |
2188 m |
3375 m |
4688 m |
Schermo |
Visualizza il tipo di schermo |
OLED |
Rapporto di risoluzione |
1440×1080 |
Dimensioni del display |
0,39 pollici |
Zoom elettronico |
1×/2×/4×/8× |
Regolazione diottrica |
±5SD |
Tavolozza |
Bianco caldo, Nero caldo, Fuoco caldo, Arcobaleno, Rosso ferro, Colore freddo |
Traccia punto caldo |
Supportato |
Immagine nell'immagine |
Supportato |
Lingua |
Cinese semplificato, cinese tradizionale, inglese, russo e tedesco |
Magazzinaggio |
Capacità |
EMMC 16G integrato (il sistema occupa spazio ed è effettivamente 13,8 G) |
Fotografare |
Supportato |
registrazione |
Supportato |
Formato immagine/video |
JPG/MP4 |
Interfaccia |
Interfaccia USB |
Carica/esporta immagini e video |
Energia |
Batteria al litio ricaricabile staccabile |
1400 mAh×2 (modello batteria 18350) |
Indice tecnico generale |
Potenza complessiva consumo |
≤1,8 W |
Tempo di resistenza |
≥5 ore |
Temperatura di lavoro |
-20℃ ~ +60℃ |
Temperatura di conservazione |
-30℃ ~ +70℃ |
Impatto |
≤1000G |
Grado di protezione |
IP66 |
Dimensioni/peso |
Taglia del prodotto |
198x57,5x64,3 mm |
Peso del prodotto |
580 g |

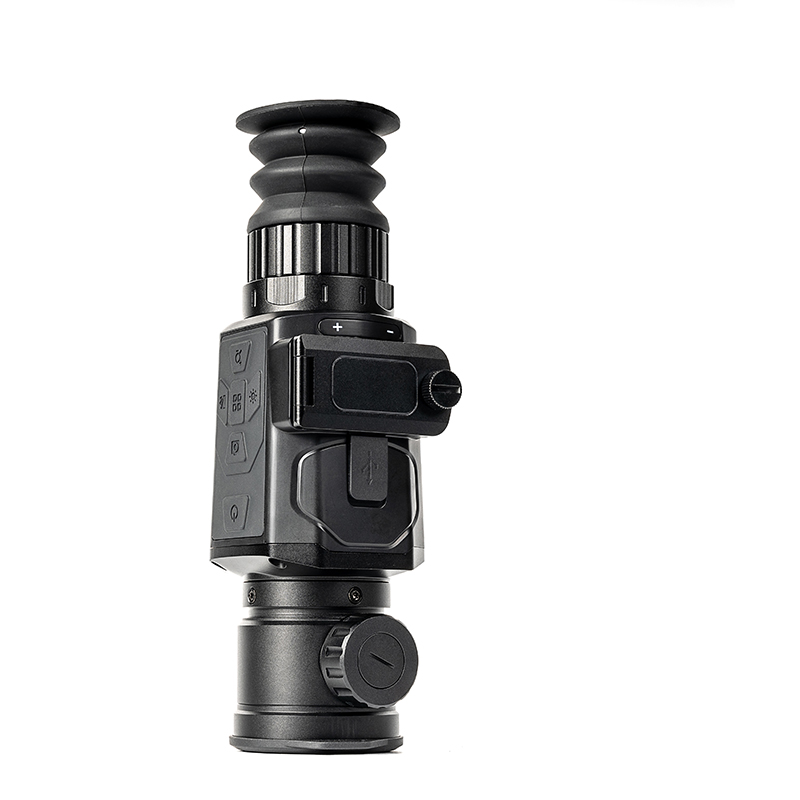

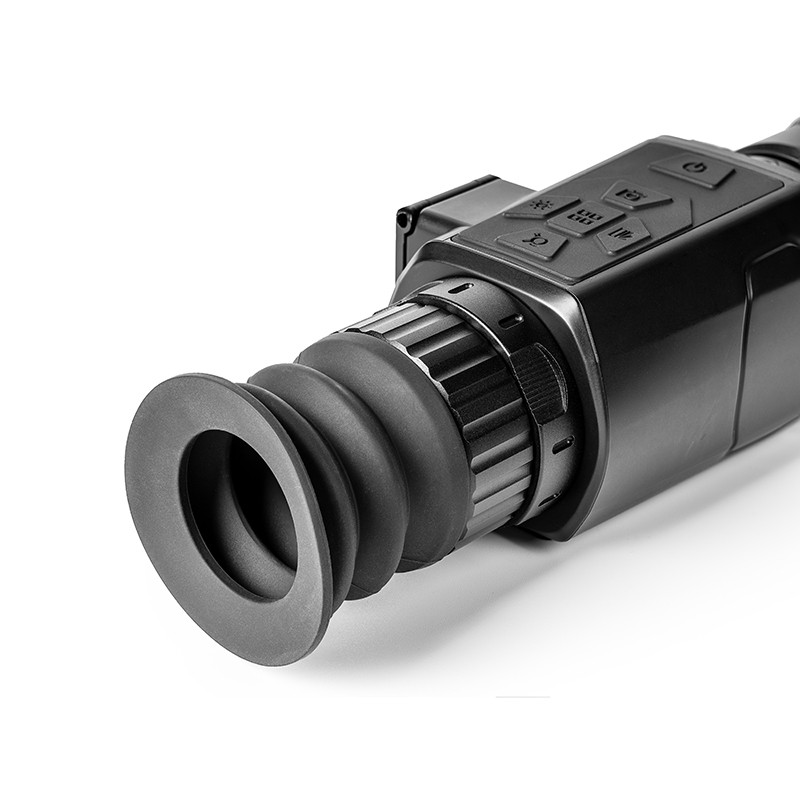

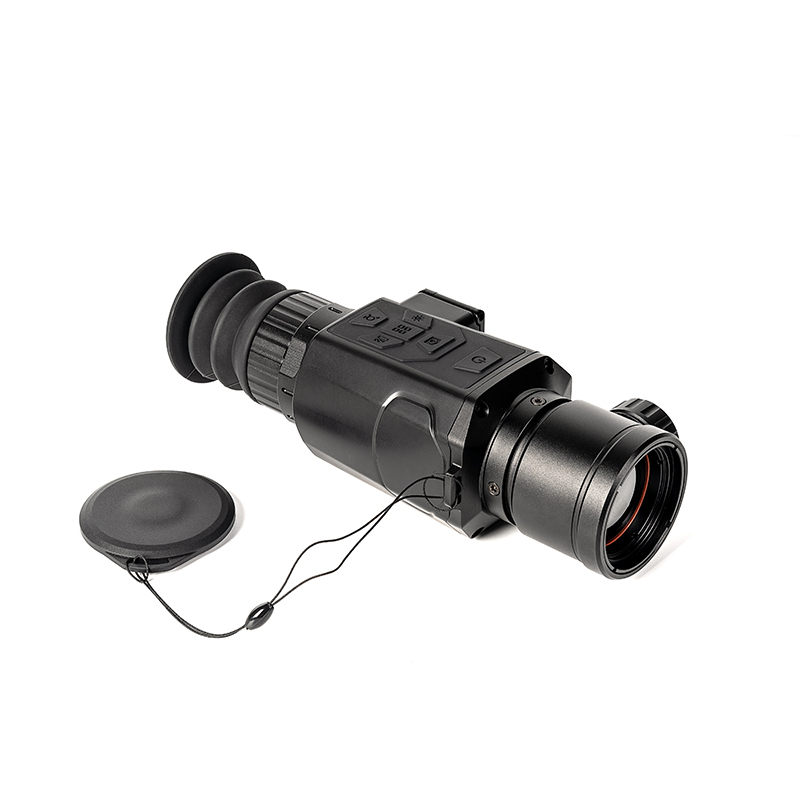

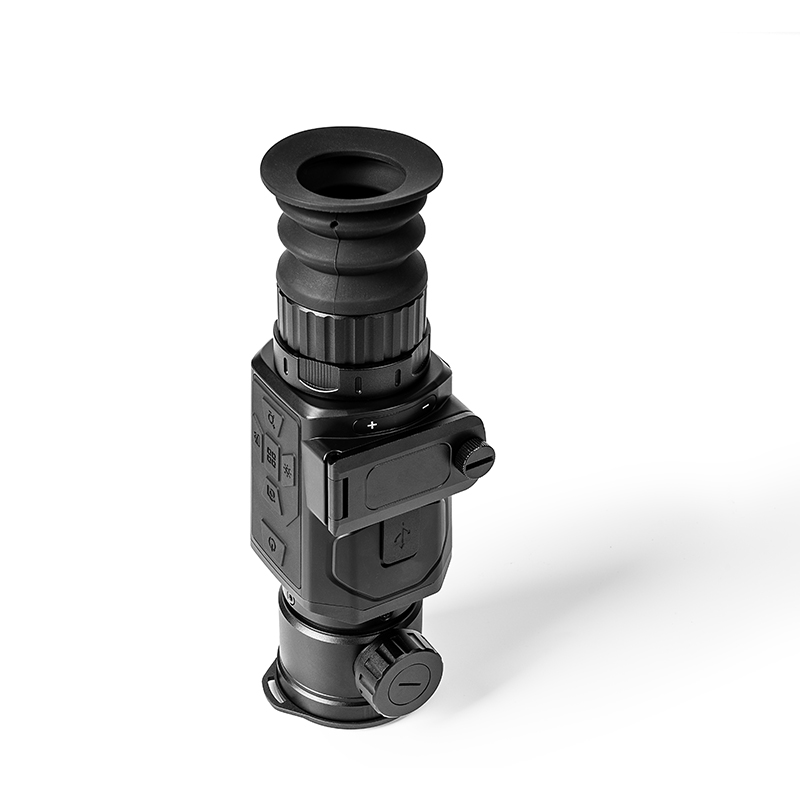

Introduzione alla struttura del prodotto
①
|
Fotografare/ registrazione/up |
②
|
Pseudocolore/immagine nell'immagine/tasto destro |
③
|
Menu/Chiudi UI/accedi |
④
|
Regolazione diottrica |
⑤
|
Regolazione della lunghezza focale |
⑥
|
Potenza/ritorno |
⑦
|
Interfaccia di tipo C |
⑧
|
Compartimento della batteria |
⑨
|
Luminosità/Punto caldo/ Traccia/tasto sinistro |
⑩
|
Ingrandisci /Aggiorna/ Tasto Otturatore/Giù |

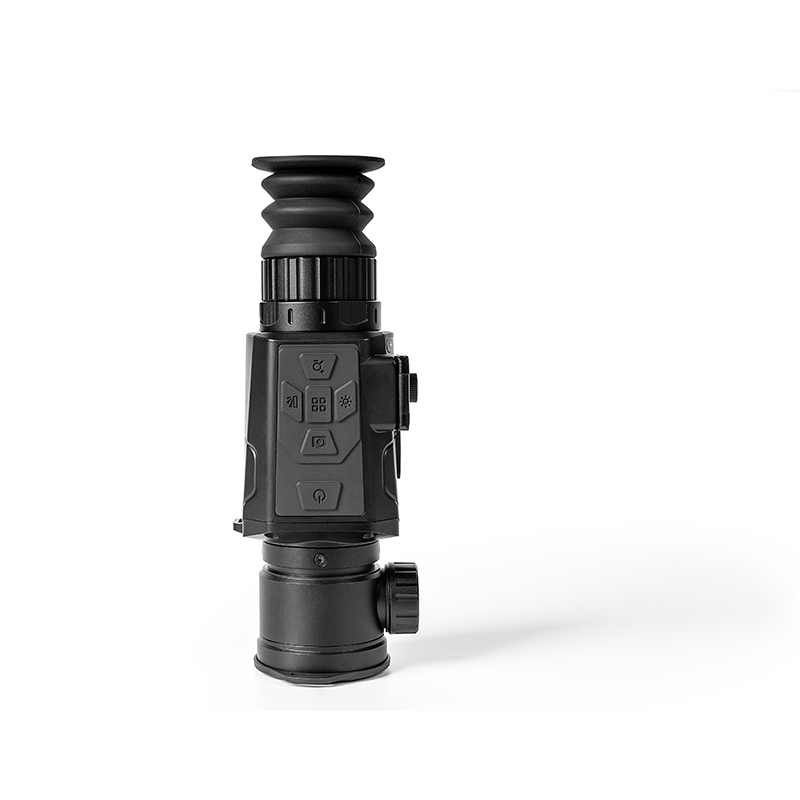

Chiave Descrizione
Chiave/stato |
Premere |
Tieni premuto |
Energia chiave |
Principale interfaccia |
Può essere configurato come schermo spento o fermo cornice dell'immagine attraverso il menu. |
Tira fuori il richiesta di spegnimento scatola da portare a termine fermare. |
Menù interfaccia |
Ritorno |
____ |
Foto chiave |
Principale interfaccia |
Fotografare |
Avvia la registrazione/ interrompi la registrazione |
Menù interfaccia |
Direzione verso l'alto |
____ |
Tasto luminosità |
Principale interfaccia |
Regolazione della luminosità |
Tracciamento dei punti caldi |
Menù interfaccia |
Direzione verso sinistra |
____ |
Tasto Ingrandisci |
Principale interfaccia |
Zoom avanti (1x/2x/4x/8x) |
Aggiorna l'otturatore |
Menù interfaccia |
Direzione verso il basso |
____ |
Chiave pseudocolore |
Principale interfaccia |
Cambio di pseudocolore |
Apri l'immagine in foto/chiudi foto in figura |
Menù interfaccia |
Direzione verso destra |
____ |
Menù chiave |
Principale interfaccia |
Accedi al menu |
Apri visualizzazione dell'interfaccia utente/ chiudi visualizzazione dell'interfaccia utente |
Menù interfaccia |
accedere |
Ritorno |
Regolazione della lunghezza focale: regola la messa a fuoco per rendere l'immagine più nitida. Interfaccia di tipo C: utilizzata per caricare la batteria e collegare il
computer per visualizzare foto e file video del dispositivo.
Vano batteria: due batterie al litio 18350 rimovibili.
Regolazione diottrica: regola la tua visione.
Introduzione all'icona dell'interfaccia principale
①
|
Appuntamento |
②
|
Luminosità dello schermo |
③
|
Ingrandire |
④
|
pseudocolore |
⑤
|
Documentazione |
⑥
|
Scheda SD piena |
⑦
|
Connessione USB |
⑧
|
Livello della batteria |
⑨
|
Nome pseudocolore |
10
|
Luminosità dell'immagine |
11
|
Contrasto dell'immagine |
12
|
Modalità scena |
13
|
Metodo di correzione |
14
|
Spegnimento automatico |
15
|
Tracciamento dei punti caldi |
|
|
Le icone verranno visualizzate nell'interfaccia alle seguenti condizioni: icona di registrazione: tenere premuto il tasto di registrazione per il video.
Icona connessione USB: quando il cavo dati è collegato al
computer;
Icona scheda SD piena: quando lo spazio di archiviazione è inferiore a 100M.
Menù Descrizione
Falso colore: bianco caldo, nero caldo, fuoco caldo, arcobaleno, rosso ferro, colore freddo.
Zoom : Amplificazione elettronica 1X, 2X, 4X, 8X.
Luminosità LCD: la luminosità del display può essere regolata su 1~10 livelli.
Luminosità dell'immagine: la luminosità dell'immagine a infrarossi può essere regolata su 1~10 livelli.
Contrasto immagine: il contrasto dell'immagine a infrarossi può essere regolato su 1~10 livelli.
Modalità scena: la scena dell'applicazione può essere impostata come standard, città o giungla.
Metodo di calibrazione: il metodo di correzione dell'immagine a infrarossi può essere impostato come calibrazione manuale, calibrazione automatica e calibrazione della scena.
Hotspot: il tracciamento del punto caldo delle immagini a infrarossi può essere attivato o disattivato.
PIP: la funzione immagine nell'immagine è attivata o disattivata a infrarossi
modalità immagine.
IMU: visualizzazione dell'angolo di beccheggio e dell'angolo di rollio, attivata o disattivata.
Lingua: imposta la lingua del dispositivo, inclusa quella semplificata
Cinese, cinese tradizionale, inglese, russo e tedesco.
Foto: elenco foto, visualizza foto.
Video: elenco dei video, visualizzazione del video.
Ora/data: imposta la data (anno, mese, giorno) e l'ora (ora, minuto), il formato dell'ora (12 ore, 24 ore) e il formato della data (anno/mese/giorno, giorno/mese/anno, mese/giorno /anno).
Correzione dei punti errati: Correzione manuale dei punti errati (sinistra, destra, su
e i tasti di navigazione giù regolano la posizione del cursore. Il tasto menu determina di rimuovere i punti errati e premere il tasto di accensione per tornare indietro).
Impostazioni: premere brevemente il pulsante di accensione, l'interfaccia video, il tempo di spegnimento automatico, la durata della registrazione e la posizione dell'immagine nell'immagine.
● Premere brevemente il pulsante di accensione: è possibile impostare l'alimentazione. Premilo per
visualizzazione disattivata o fermo immagine dell'immagine.
● Interfaccia video: imposta se visualizzare le informazioni sull'interfaccia utente durante la registrazione;
● Tempo di spegnimento automatico: può essere impostato senza spegnimento, 5 minuti, 10 minuti, 20 minuti, 30 minuti.
● Durata registrazione: imposta la durata di ciascun file video, inclusi 5 minuti, 10 minuti, 20 minuti e 30 minuti;
● Posizione dell'immagine nell'immagine: impostare la posizione dell'immagine nell'immagine al centro, che può essere impostata come in alto a destra, in basso a destra, in basso a sinistra e in alto a sinistra.
Informazioni sul dispositivo: visualizza il modello del dispositivo, il pixel del rilevatore, il tipo di rilevatore, le dimensioni dello schermo, i pixel dello schermo, la capacità della batteria, la versione dell'hardware, la versione del firmware, la versione dell'applicazione, lo spazio di archiviazione, ecc. , ecc. del dispositivo.
Foto e video
View photos: In the photos of the menu, open the photo list and
press the menu key to view photos. When viewing a photo, press
the brightness key to view the previous photo, and press the
pseudocolor key to view the next photo.
Eliminazione delle foto: nell'elenco delle foto, premere il tasto della luminosità per visualizzare una richiesta di eliminazione delle foto e premere il tasto del menu per confermare
cancellazione.
Visualizza video: nel menu video, apri l'elenco dei video e premi il tasto
tasto menu per visualizzare il video.
Elimina video: nell'elenco dei video, premi il tasto della luminosità per visualizzare una richiesta di eliminazione del video e premi il tasto menu per confermare l'operazione
cancellazione.
Introduzione alla tavolozza
La tavolozza dei colori può essere utilizzata per modificare la visualizzazione degli pseudocolori delle immagini a infrarossi sullo schermo del display. Alcune tavolozze sono di più
adatto per applicazioni specifiche e può essere impostato secondo necessità.
La tavolozza è divisa in sei colori: bianco caldo, nero caldo, fuoco caldo,
arcobaleno, rosso ferro e colore freddo.
Queste tavolozze funzionano meglio in condizioni con elevato contrasto termico,
consentendo un ulteriore contrasto cromatico tra alto e basso
temperature.
Scegli la giusta tavolozza di colori per visualizzare i dettagli del bersaglio
oggetto. Per i colori della tavolozza dell'arcobaleno, del rosso ferro e dei colori freddi, la colorazione supera i colori del display, che sono molto adatti per un elevato contrasto termico e vengono utilizzati per migliorare il contrasto cromatico tra alta e bassa temperatura. Tuttavia, bianco
il calore e il calore nero forniscono un colore lineare uniforme.
Le seguenti immagini sono tratte dallo stesso oggetto, ma con tavolozze diverse selezionate:
Tag caldi: Telescopio monoculare per immagini termiche per esterni, Cina, Produttori, Fornitori, Fabbrica, Made in China, Prezzo, Commercio all'ingrosso, Novità, Avanzato
