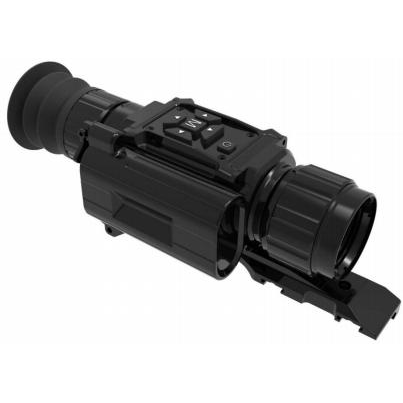

La gamma di applicazioni del mirino termico multifunzionale è estremamente ampia e, con il continuo sviluppo e divulgazione della tecnologia a infrarossi, vengono costantemente sviluppate nuove applicazioni. Attualmente esistono principalmente le seguenti categorie di applicazioni. Ricerca scientifica, apparecchiature elettriche, apparecchiature elettromeccaniche, controllo qualità R&S, ispezione edilizia, militare e sicurezza.
2.1 Pagina principale
La prima pagina che vedi quando accendi il dispositivo è la pagina principale. La pagina principale è composta da coordinate, bussola elettronica, ora e altre informazioni.
(1) Righello
➢ Bussola elettronica
➢ Cursore a croce
(2) Barra di stato
La barra di stato mostra lo stato attuale del sistema:
➢ Livello della batteria
➢ modalità
➢ tempo
➢ Ingrandimento
3 funzioni
31 Definizione delle funzioni chiave
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_93036.png)
Tasto su/tasto di scelta rapida ingrandimento/tasto di scelta rapida immagine nell'immagine del menu principale
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_57919.png)
Tasto menu/tasto uscita menu
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/y_109185.png)
Tasto giù del menu principale/tasto di scelta rapida per il cambio modalità
Premere brevemente il tasto di misurazione della distanza laser (opzionale)/tasto di regolazione del valore
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_319369.png)
Tasto di commutazione opzione sottomenu/aumento valore numerico
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/b_267238.png)
Accensione/spegnimento/ibernazione
3.2 Descrizione dettagliata delle funzioni
3.2.1 Accensione/Spegnimento
Accendere la macchina
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/b_927550.png)
premendo brevemente il pulsante , spegnere la macchina
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/b_460284.png)
premendo a lungo il pulsante e accendere la macchina
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/b_182924.png)
Pulsante breve per dormire.
Premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_61255.png)
per accendere, premere a lungo il pulsante per spegnere e premere brevemente il pulsante per dormire quando è acceso.
3.2.2 Menù
Attendere circa 10 secondi dopo l'accensione e, nella doppia modalità della pagina principale, premere brevemente il pulsante per visualizzare il menu principale
uno. Successivamente è possibile spostarsi e cambiare le varie opzioni nel menu principale premendo brevemente i tasti su e giù. Come mostrato nella Figura 4-2.
3.2.3 Lingua
Premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_722236.png)
per visualizzare il menu principale, premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_799748.png)
verso il basso per selezionare "Lingua", premere brevemente il pulsante
tasto per cambiare lingua. Come mostrato nella Figura 4-3:
3.2.4 Distanza laser (opzionale)
Premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_732542.png)
per visualizzare il menu principale, premendo brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_40808.png)
verso il basso, selezionare "misurazione della distanza", premere brevemente il pulsante
Tasto per cambiare l'unità di distanza. Come mostrato nella Figura 4-4:
3.2.5 Monitoraggio dei punti caldi
Premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_732215.png)
per visualizzare il menu principale, premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_885610.png)
verso il basso, selezionare "rilevamento hot spot", premere brevemente
Premere il pulsante per attivare l'interruttore. Come mostrato nella Figura 4-5:
3.2.6 Immagine nell'immagine
Premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_989725.png)
per visualizzare il menu principale, premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_307488.png)
verso il basso per selezionare "immagine nell'immagine", premere brevemente
Premere il pulsante per attivare l'interruttore. Come mostrato nella Figura 4-6:
3.2.7 Bussola elettronica
Premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_959864.png)
per visualizzare il menu principale, premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_149263.png)
verso il basso, selezionare "bussola elettronica" e premere brevemente
per passare al sottomenu, alle opzioni bussola e interruttore panoramica e inclinazione, premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_39193.png)
per cambiare l'interruttore. come mostrato nell'immagine
3.2.8 Regolazione dell'immagine
Premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_358205.png)
per visualizzare il menu principale, premendo brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_368665.png)
verso il basso, selezionare "Regolazione immagine", premere brevemente
Premere il pulsante per passare al sottomenu, seguito dalla regolazione del contrasto, dalla regolazione della luminosità e dal cambio della modalità immagine.
premi il bottone
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_577683.png)
per cambiare e regolare. Come mostrato nella Figura 4-8:
3.2.9 Regolazione del livello di nitidezza
Premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_617457.png)
per visualizzare il menu principale, premere brevemente il pulsante verso il basso per selezionare "regolazione nitida del livello", breve
premi il bottone
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_180117.png)
per regolare il livello di nitidezza. Come mostrato nella Figura 4-9:
3.2.10 Compensazione elemento cieco
Premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_858535.png)
per visualizzare il menu principale. Premere brevemente il pulsante Giù
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_939193.png)
per selezionare "Compensazione elemento cieco". Operazione, selezionare il tasto breve di compensazione manuale
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_449509.png)
, regolare gli assi X, Y sull'elemento cieco
posizione, quindi eseguire l'eliminazione dell'elemento cieco in base alle opzioni e salvarlo. Come mostrato nella Figura 4-10:
3.2.11 Ripristinare le impostazioni di fabbrica
Premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_858535.png)
per visualizzare il menu principale, premere brevemente il pulsante Giù
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_939193.png)
, selezionare "ripristina impostazioni di fabbrica", premere brevemente il pulsante, dopo che viene visualizzato il messaggio, premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_939193.png)
nuovamente per confermare il restauro. Come mostrato nella Figura 4-11:
3.2.12 Impostazione dell'ora
Premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_858535.png)
per visualizzare il menu principale, premere brevemente il pulsante per selezionare "impostazione dell'ora" e premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_939193.png)
per passare al sottomenu, che comprende le opzioni di regolazione del calendario e dell'ora, premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_939193.png)
per selezionare, su
Premere verso il basso per regolare. Come mostrato nella Figura 4-12:
3.3 Correzione del cursore incrociato
3.3.1 Memoria del tipo di pistola
Premere a lungo il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_858535.png)
per visualizzare il menu di regolazione del cursore a croce, premere brevemente il pulsante Giù per selezionare "selezione del tipo di pistola", premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_939193.png)
per cambiare il tipo di pistola. Come mostrato nella Figura 4-13:
3.3.2 Regolazione delle coordinate dell'asse X
Premere a lungo il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_858535.png)
per visualizzare il menu di regolazione del cursore a croce, premere brevemente il pulsante Giù per selezionare "Asse X", premere brevemente il pulsante per
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_939193.png)
regolare la posizione delle coordinate dell'asse X del cursore a croce. Come mostrato nella Figura 4-14:
3.3.3 Regolazione delle coordinate dell'asse Y
Premere a lungo il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_858535.png)
per visualizzare il menu di regolazione del cursore a croce, premere brevemente il pulsante Giù per selezionare "Asse Y" e premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/z_44383.png)
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_939193.png)
per regolare la posizione delle coordinate dell'asse Y del cursore a croce. Come mostrato nella Figura 4-15:
3.3.4 Regolazione dello stile del reticolo del cursore a croce
Premere a lungo il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_858535.png)
per visualizzare il menu di regolazione del cursore a croce, premere brevemente il pulsante Giù
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_939193.png)
per selezionare "stile reticolo", premere brevemente il pulsante per cambiare stile. Come mostrato nella Figura 4-16:
3.3.4 Regolazione del colore del cursore a croce
Premere a lungo il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_858535.png)
per visualizzare il menu di regolazione del cursore a croce, premere brevemente il pulsante Giù per selezionare "colore", premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_939193.png)
per cambiare il colore del cursore a croce. Come mostrato nella Figura 4-17:
3.3.4 Memorizzazione degli stili
Premere a lungo il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_858535.png)
per visualizzare il menu di regolazione del cursore a croce, premere brevemente il pulsante Giù per selezionare "Salva impostazioni", l'impostazione predefinita è "Y", premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/a_939193.png)
per salvare, lo stile del cursore a croce corretto e regolato è stato salvato. Premere brevemente il tasto
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/z_536245.png)
se non per salvare. Come mostrato nella Figura 4-18:
3.3.5 Ritorna all'interfaccia principale
Premere brevemente il pulsante
![](https://i.trade-cloud.com.cn/upload/7211/image/20230904/x_858535.png)
per uscire dal menu e accedere all'interfaccia principale.
